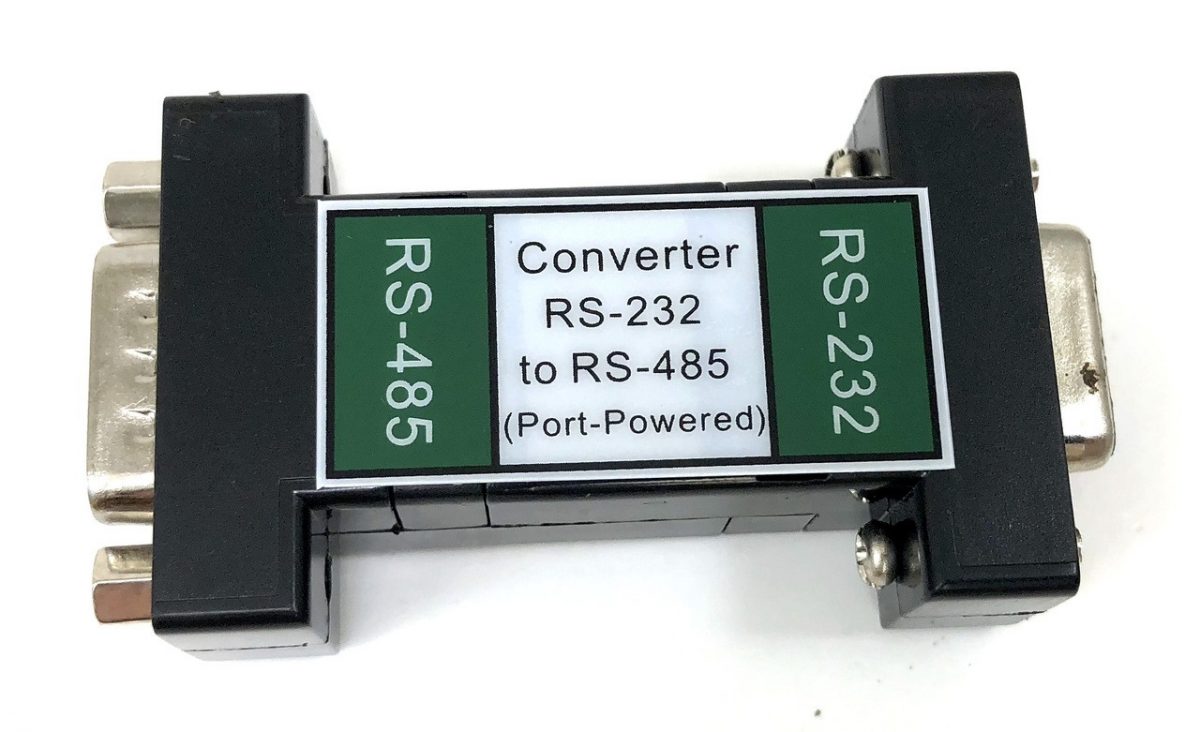

Memilih Bus Serial yang Tepat untuk Sistem Baterai Lithium

Bagaimana RS-485, CAN, dan RS-232 berperilaku dalam sistem baterai yang sebenarnya - dan panduan praktis untuk perancang dan integrator

Sistem baterai litium bukan hanya tumpukan sel; sistem ini merupakan jaringan monitor sel, pengontrol modul, sistem manajemen baterai (BMS), inverter, pengisi daya, dan pengontrol manajemen energi. Komunikasi yang andal di antara elemen-elemen ini sama pentingnya dengan keseimbangan listrik dan kontrol termal. Artikel ini menjelaskan bagaimana RS-485, CAN, dan RS-232 digunakan dalam aplikasi baterai litium, membandingkan kekuatan dan kelemahannya dalam konteks tersebut, dan memberikan saran praktis yang dapat Anda terapkan selama desain, instalasi, dan commissioning.

Mengapa lapisan komunikasi penting dalam sistem baterai

Sistem baterai bertukar aliran telemetri yang stabil: tegangan sel, suhu, arus, status pengisian daya (SoC), status kesehatan (SoH), bendera gangguan, dan perintah kontrol (keseimbangan hidup/mati, batas pengisian daya, pengisian daya awal, dan lain-lain). Pesan yang salah waktu atau rusak dapat menyebabkan keseimbangan yang buruk, alarm palsu, atau bahkan perilaku yang tidak aman. Memilih antarmuka fisik dan logis yang tepat memengaruhi keandalan, keamanan, perawatan, dan diagnostik - semua prioritas untuk instalasi baterai komersial dan skala jaringan.

RS-485: tulang punggung lapangan untuk peralatan jarak jauh dan energi

RS-485 adalah lapisan fisik dua kabel diferensial yang biasa digunakan dengan protokol aplikasi seperti Modbus RTU. Dalam sistem baterai, ini populer untuk menghubungkan pengontrol BMS, inverter, dan pengontrol lokasi di seluruh jarak pabrik.

Kekuatan untuk sistem baterai

Jangkauan yang jauh dan kekebalan kebisingan yang baik. Pensinyalan diferensial mentoleransi tegangan mode umum yang besar dan EMI dari elektronika daya dan busbar.
Topologi multidrop. Banyak modul atau perangkat dapat berbagi satu trunk, sehingga menyederhanakan pemasangan kabel untuk kabinet yang terdistribusi.
Kesederhanaan. Implementasi dengan Modbus didukung secara luas oleh vendor peralatan energi.

Batasan yang harus diperhatikan

Protokol tidak ditentukan. RS-485 adalah lapisan fisik; Anda harus memilih dan mengimplementasikan protokol pesan yang kuat (pengalamatan, checksum, percobaan ulang).
Batasan setengah dupleks. Banyak pengaturan RS-485 menggunakan pasangan tunggal untuk mengirim dan menerima, sehingga memerlukan pengaturan waktu dan kontrol driver yang cermat.
Diperlukan pemasangan kabel yang hati-hati. Penghentian, pembiasan, dan menghindari topologi bintang sangat penting untuk menghindari pantulan dan pesan yang salah.

Kasus penggunaan

Telemetri tingkat pabrik antara rak BMS, EMS lokasi, dan SCADA.
Komunikasi antara lemari baterai jarak jauh dan pengontrol pusat di mana jarak atau lingkungan yang bising menjadi perhatian.

BISA: kontrol deterministik dan diagnostik yang kaya untuk jaringan modul

Controller Area Network (CAN) dan profil tingkat yang lebih tinggi seperti CANopen atau SAE J1939 adalah hal yang umum pada tingkat modul dan arsitektur baterai EV.

Kekuatan untuk sistem baterai

Arbitrase dan prioritas bawaan. Pesan-pesan penting (gangguan, perintah mematikan) dapat mendahului telemetri rutin.
Penentuan waktu yang deterministik. Latensi yang dapat diprediksi sangat berguna untuk koordinasi penyeimbangan sel dan interlock pengaman.
Diagnostik yang kuat. Penghitung kesalahan standar, CRC, dan fitur manajemen jaringan membantu menemukan kesalahan.

Batasan yang harus diperhatikan

Jangkauan praktis yang lebih pendek. Meskipun CAN kuat secara elektrik, CAN paling baik untuk sambungan intra-rak atau sambungan antar kabinet yang pendek. Repeater atau jembatan diperlukan untuk rentang pabrik yang panjang.
Kompleksitas protokol. Menggunakan CAN secara efektif sering kali memerlukan penggunaan profil standar (CANopen, J1939) dan memastikan perilaku simpul yang kompatibel.

Kasus penggunaan

Komunikasi antara monitor sel, pengontrol modul, dan BMS utama di dalam kabinet.
Aplikasi EV dan energi seluler yang memerlukan prioritas waktu dan kesalahan sangat penting.

RS-232: langsung tetapi terbatas - bagus untuk commissioning

RS-232 tetap berguna sebagai opsi lokal, point-to-point untuk konfigurasi, diagnostik, atau konektivitas perangkat lama.

Kekuatan

Sederhana dan ada di mana-mana. Berguna untuk konsol pemeliharaan lokal, flashing firmware, atau panel akses teknik.
Biaya implementasi yang rendah.

Keterbatasan

Jarak pendek dan hanya satu titik ke titik. Tidak cocok untuk sistem terdistribusi atau lingkungan yang bising.
Pensinyalan berujung tunggal. Lebih rentan terhadap perbedaan arde dan gangguan.

Kasus penggunaan

Pemrograman perangkat lokal, komisioning, dan port servis pada inverter atau BMS.

Panduan pemilihan praktis untuk proyek baterai

Untuk kontrol modul-ke-modul dan kontrol di dalam kabinet, pilih CAN. Arbitrase dan pengaturan waktunya membuatnya ideal untuk jaringan BMS internal.
Untuk telemetri tingkat rak-ke-rak atau tingkat pabrik, pertimbangkan RS-485 dengan Modbus RTU. Ini mengukur jarak dan didukung secara luas oleh peralatan energi.
Gunakan RS-232 hanya untuk komisioning dan servis lokal. Hindari mengandalkannya untuk hubungan operasional.
Jika Anda membutuhkan yang terbaik dari kedua dunia, gunakan gateway. Gerbang CAN-to-RS-485 atau CAN-to-Ethernet memungkinkan Anda mempertahankan jaringan modul deterministik sambil mengekspos telemetri agregat ke pengontrol situs.

Daftar periksa pengkabelan, keamanan, dan keandalan (khusus baterai)

Isolasi jika diperlukan. Gunakan isolasi galvanik antara kemasan baterai tegangan tinggi dan sirkuit kontrol untuk mencegah loop arde yang berbahaya.
Pemilihan kabel yang tepat. Gunakan twisted pair, kabel berpelindung untuk RS-485 dan CAN ketika dirutekan di dekat kabel daya; pertahankan pemisahan antara busbar arus tinggi dan kabel komunikasi.
Akhiri dan bias dengan benar. Tempatkan resistor terminasi di kedua ujung trunk dan gunakan resistor bias gagal-aman untuk menghindari status bus mengambang yang dapat memicu alarm palsu.
Hindari kabel bintang. Jalankan trunk tunggal dengan stub pendek ke node untuk mencegah pantulan; stub yang panjang akan menurunkan integritas sinyal.
Melindungi dari lonjakan arus. Tambahkan penindasan sementara (misalnya, dioda TVS) di mana terdapat paparan eksternal atau risiko petir.
Pengardean dan perutean kabel. Ikat pelindung ke satu titik arde dan rutekan kabel komunikasi jauh dari sumber pengalihan frekuensi tinggi seperti inverter dan konverter DC-DC.
Rencanakan untuk diagnostik. Sertakan titik pemantauan bus atau gunakan penganalisis dan jaga agar port servis tetap dapat diakses untuk pemeriksaan osiloskop selama commissioning.

Kiat-kiat integrasi dan komisioning

Mencocokkan detail protokol. Konfirmasikan baud rate, paritas, urutan byte, faktor penskalaan, dan peta register antara BMS, inverter, dan EMS sebelum pemasangan kabel. Format data yang tidak selaras adalah masalah integrasi yang paling umum.
Validasi dengan alat bantu. Gunakan osiloskop atau penganalisis bus untuk memeriksa bentuk dan terminasi sinyal; perhatikan noise atau pantulan.
Tetapkan batas waktu yang konservatif. Dalam kontrol baterai, kehilangan pesan secara singkat seharusnya tidak menyebabkan perilaku yang tidak aman; batas waktu harus konservatif dan dikombinasikan dengan logika pengawas.
Mendokumentasikan alamat simpul dan warna kabel. Pelabelan yang jelas mempercepat pemecahan masalah dan mengurangi kesalahan manusia selama pemeliharaan.

Rekomendasi akhir

Pilih antarmuka yang sesuai dengan tata letak fisik, persyaratan keselamatan, dan kebutuhan waktu nyata dari sistem baterai: gunakan CAN untuk jaringan modul yang cepat dan deterministik; gunakan RS-485 untuk pengoperasian yang lebih lama dan telemetri pabrik; gunakan RS-232 hanya untuk akses lokal. Perhatikan praktik terbaik pengkabelan - terminasi, pembiasan, isolasi, dan perutean - dan validasi implementasi dengan alat yang tepat dan batas waktu yang konservatif. Jika ragu, buatlah prototipe segmen kecil jaringan terlebih dahulu dan lakukan telemetri normal dan skenario gangguan untuk memastikan arsitektur komunikasi mendukung operasi baterai yang aman dan dapat diprediksi.
